Specifications of High Power Polarization Maintaining Isolator – REV17 HPMI50-06

Specifications
Parameter	Unit	Type A	Type B
Center Wavelength (λc)	nm	1064
Typ. Peak Isolation	dB	35
Min. Isolation, λc, 23 ℃, all polarization states	dB	28
Typ. Insertion Loss, 23 ℃	dB	0.4
Max. Insertion Loss, 23 ℃	dB	0.6
Max. Insertion Loss, 23 ℃ (Output to MMF)	dB	None	0.8
Min. Return Loss (Input/Output)	dB	50/50
Min. Extinction Ratio	dB	18
Max. Average Optical Power	W	50
Max. Peak Power for ns Pulse	kW	10
Max. Tensile Load	N	5
Fiber Type		Specified by ordering info
MMF fiber type		None	MMF- 105/125 (NA0.22)
Operating Temperature	℃	10 to +50
Storage Temperature	℃	0 to +60

MMF Port is to take out the backward power from Output.

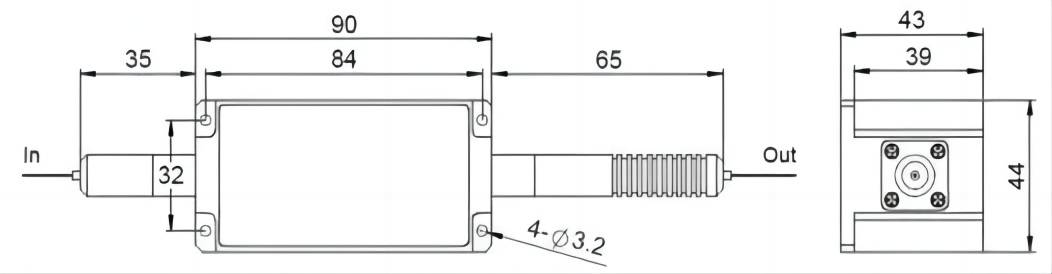

Package Dimensions of High Power Polarization Maintaining Isolator – REV17 HPMI50-06

Ordering Information of High Power Polarization Maintaining Isolator – REV17 HPMI50-06

HPMI50-①-②-③-④-⑤-⑥-⑦-⑧-⑨

①: Wavelength	06 – 1064 nm, SS – Specify
②: Package Type	A – Type A, B – Type B
③: Handing Power	50 – 50 W, SS – Specify
④: Connector Type	N – None
⑤: Fiber Jacket	B –  Bare fiber, L – 900 μm loose tube, S – Specify
⑥: Fiber Length	1 – 1.0 m, S – Specify
⑦: Fiber Type	1 – Nufern PLMA-GDF-20/130-M fiber, 2 – Nufern PLMA-GDF-30/250-M, S – Specify
⑧: Working Axis	F – Fast axis blocked
⑨: Power Type	P – Pulse application, C – Continuous wave
