Specifications of SR10215 PMMPC

Specifications
Parameter		Unit	Value
Signal direction			O
Pump Wavelength		nm	976
SignalWavelength		nm	1030
Max. insertion loss (SignalInputto Output)		dB	0.3
Max.insertion loss (SignalInputto Output)		%	93
Min. Pump Efficiency		dB	18
Min. PER		W	10 、 50 or Specify
FiberType	SignalInput		PLMA-GDF-25/250-M or Specify
	Output		PLMA-GDF-25/250-M or Specify
	Pump		MM- 105/125 NA 0.22
Operating Temperature		℃	0 to +65
Storage Temperature		℃	-40 to +85

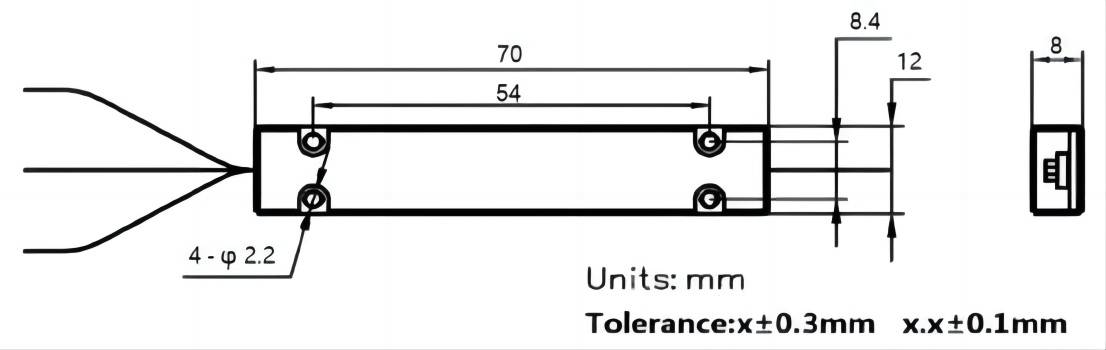

Package Dimensions of SR10215 PMMPC

Ordering Information of SR10215 PMMPC

PMMPC-(2+1)×1-①-②-③-④-⑤-⑥-⑦-⑧-⑨

①: Signal direction	F – Forward, O – Opposite
②: Pump Wavelength	915 – 915 nm, 976 – 976 nm, SSS – Specify
③: Signal Wavelength	1030 – 1030 nm, 1064 – 1064 nm, SSSS – Specify
④: Fiber Type for Pump	15 – 105/125 NA 0.15 , 22 – 105/125 NA 0.22 , SS – Specify
⑤: Fiber Type for Input	5 -PM-GDF-5/130, 10 – PLMA-GDF- 10/125-M, 25 – PLMA-GDF-25/250-M, SS – Specify
⑥: Fiber Type for Output	5 -PM-GDF-5/130, 10 – PLMA-GDF- 10/125-M, 25 – PLMA-GDF-25/250-M, SS – Specify
⑦: Fiber Length for Pump	1 – 1.0 m, S – Specify
⑧: Fiber Length for Input	1 – 1.0 m, S – Specify
⑨: Fiber Length for Output	1 – 1.0 m, S – Specify
